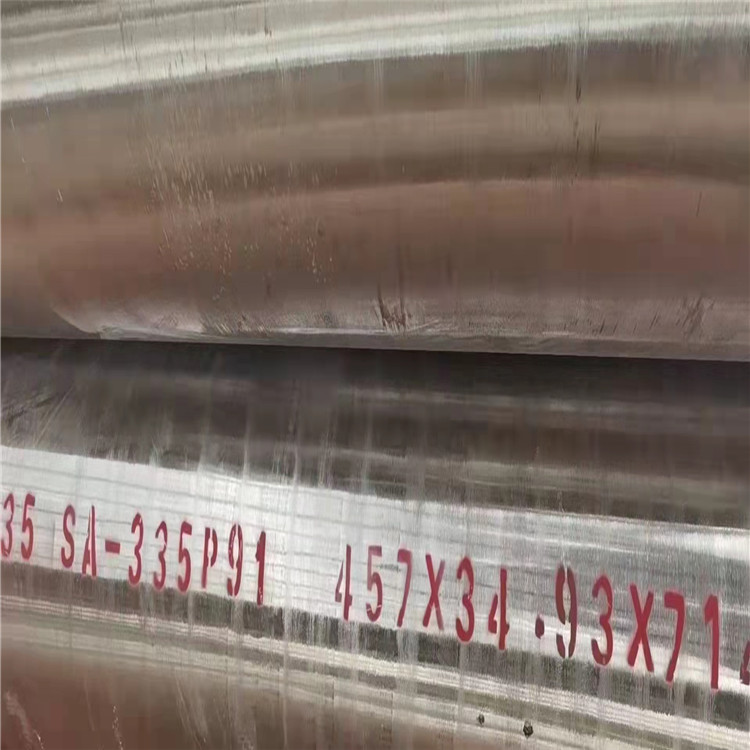

|
p91高壓鍋爐管是什么材質管道怎么焊接
17日國內焦炭市場暫穩(wěn)運行。供應方面，隨著重要會議召開，山西多地焦企有接到環(huán)保局通知18日-21日要求執(zhí)行72小時結焦。目前孝義、汾陽地區(qū)大部分焦企因為疫情原料煤緊缺、虧損等原因一直40%-50%的限產力度，其余地區(qū)多數也有30%左右的限產狀態(tài)，焦炭p91高壓鍋爐管供應偏緊。大會期間，山西地區(qū)停產煤礦較多，停產時間在2-10天不等，原料端焦煤價格高位，對焦炭現(xiàn)貨價格有一定支撐。需求方面，下游鋼廠高爐開工小幅回落，對焦炭剛需仍在，且受疫情運輸影響，部分鋼廠原料到貨不佳，廠內庫存繼續(xù)回落，部分庫存告急的p91高壓鍋爐管鋼廠有落實本輪提漲。港口方面，港口可售資源偏少，貿易商多持謹慎觀望態(tài)度，集港意愿一般。預計焦炭第二輪提漲近期落地概率較大。
【廢鋼】今唐山廢鋼主穩(wěn)運行，重a2870-2920，鋼筋切頭2920-2980，花鐵壓塊2930-2950。今期螺持續(xù)下行，市場信心受挫，但今晨鋼坯回漲20，一定程度上穩(wěn)定了市場心態(tài)，p91高壓鍋爐管鋼廠到貨有所減少，但在成品材成交偏差，鋼廠利潤有限的情況下，鋼廠對廢鋼多保持觀望態(tài)度，預計短期廢鋼觀望調整運行。
P91鋼管使用性能具有以下優(yōu)點：①具有低的熱膨脹系數和良好的導熱性。②具有較高的室溫抗拉強度，δb最高達770MPa，而且塑性也較好。③沖擊韌度和材料脆性轉變溫度明顯優(yōu)于同類X20和EMl2鋼。④具有更高的高溫持久強度和許用應力，在550℃高溫經過105h運行后的高溫持久強度是T22鋼的2倍，在540～610℃內的許用應力明顯高于T22、TP304H和X20鋼。⑤具有良好的整管彎曲加工性能。⑥高溫疲勞性能優(yōu)于T22和TP304H鋼，高溫抗氧化性能高于T22鋼。 力學性能 T91/P91、9Cr1Mo鋼的室溫力學性能。鋼種 屈服極限 抗拉強度 伸長率 沖擊吸收 硬度 T91/P91 ≥415 ≥585 ≥20 ≥68 ≤250 9Cr1Mo ≥205 ≥415 ≥30 ≥ HRB≤89
P91鋼焊接工藝
�、兕A熱200～250 ℃；②焊接，層間溫度200～300 ℃；③焊后冷卻，速度為 80～100 ℃/h；④100～150 ℃保溫1 h；⑤730～780 ℃回火1 h；⑥以不大于5 ℃/min速度冷卻
Φ42 mm×5mm的P91小徑管對接的焊接工藝評定。采取的預熱溫度為200℃，焊后冷卻到150℃，保溫1h后進行回火，回火溫度為750～780℃，保溫1h，升降溫速度均小于5℃/min。焊后對試樣進行外觀檢查、斷口檢查、無損檢測、拉伸和彎曲試驗，結果均合格，這也說明上述焊接工藝是行之有效的。
|
